Конструкция с направляющими лопатками насоса с фиксированными болтами и несколькими болтами

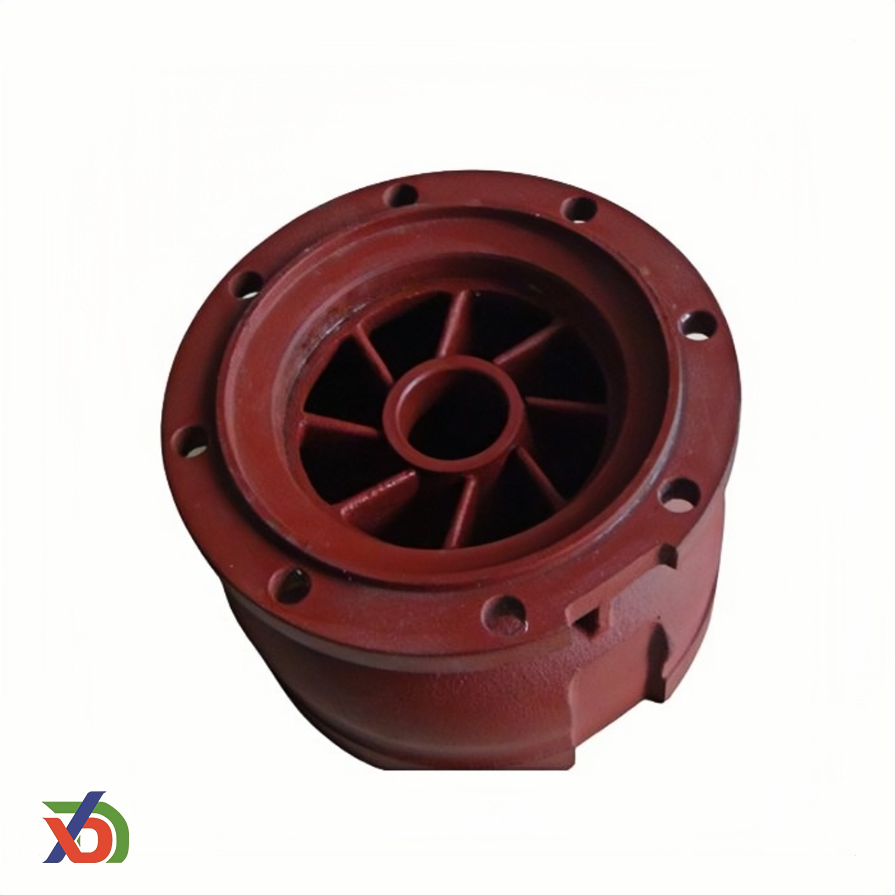

Форма направляющих лопаток этого водяного насоса разработана с учетом «эффективности отвода потока + стабильности установки» - основной корпус представляет собой круглую фланцевую пластину + структуру со спицами внутреннего кольца: фланцевая пластина внешнего кольца равномерно распределена с несколькими наборами отверстий для болтов, которые можно плотно прикрутить к корпусу насоса, а допуск установки контролируется в пределах 0,05 мм, чтобы избежать утечек во время работы. Шесть наборов радиальных спиц на внутреннем кольце расположены симметрично, точно направляя поток воды по фиксированному пути. По сравнению с обычными направляющими лопатками эффективность направления увеличена на 20%.

Интегрированная отливка спиц и центральных отверстий вала без каких-либо зазоров для сращивания повышает устойчивость конструкции к деформации под давлением воды. Боковые позиционирующие канавки можно быстро совместить с компонентами корпуса насоса, что упрощает процесс сборки. Общее покрытие красной краской повышает устойчивость к водной коррозии и подходит для условий транспортировки жидкостей различными промышленными водяными насосами. От стабильности фиксации фланца до эффективности направления потока спиц — этот направляющий аппарат является основным совместимым компонентом жидкостной системы водяных насосов.
